Щит ВРУ: что это такое и как избежать ошибок проектирования по новым ГОСТам

Вводно-распределительный узел (ВРУ) выступает фундаментальным звеном в цепи электроснабжения современных капитальных строений. Это не просто корпус с набором коммутационной аппаратуры, а высокотехнологичный электротехнический комплекс, гарантирующий безопасность персонала и стабильность работы подключенного оборудования. С 2026 года нормативная база существенно ужесточила критерии оценки подобных систем. Рассмотрим ключевые обновления в регламентах и разберем, как разработать проект вводного щита, который без замечаний пройдет экспертизу технадзора.

Терминологическая точность: отличия ВУ, ВРУ и ГРЩ согласно ПУЭ и СП 256

В технической документации нередко возникает путаница между тремя смежными понятиями щит ВРУ, ВУ и ГРЩ, что влечет за собой неточности в ведомостях материалов и закупках.

• Вводное устройство (ВУ). Согласно п. 7.1.3 ПУЭ, это комплекс конструктивных элементов и аппаратов, монтируемый на точке ввода питающей магистрали в объект. Его базовая функция ограничивается приемом электроэнергии и защитой вводного кабеля.
• Вводно-распределительное устройство (ВРУ). Представляет собой модернизированное ВУ, дополненное аппаратами для коммутации и распределения энергии по сетям здания (поэтажно, по группам потребителей или арендным зонам).
• Главный распределительный щит (ГРЩ). Следующая ступень иерархии. Согласно Своду правил 256.1325800.2016, если отходящие линии от вводного узла несут нагрузку свыше 250 А, такое оборудование классифицируется уже как главный распределительный щит.

Важный нюанс для коммерческой недвижимости: СП 256 предписывает наличие обособленного ВРУ у каждого независимого потребителя (например, арендатора), которое может запитываться от общедомового ВРУ или ГРЩ.

Новации нормативной базы 2024–2026 гг.: переход на стандарты ГОСТ IEC 61439

С 1 апреля 2026 года на территории РФ начинают действовать обновленные стандарты IEC 61439-1-2024 и IEC 61439-2-2024, пришедшие на смену редакциям 2013 и 2015 годов. Это кардинально меняет парадигму подбора и изготовления щитового оборудования.

Ключевое отличие обновленных регламентов заключается в трактовке ВРУ как единой испытанной системы (НКУ), а не механической сборки разрозненных компонентов. Теперь изготовитель обязан доказывать заявленные характеристики посредством протоколов типовых испытаний. Приоритетным тестом становится проверка на превышение температуры, подтверждающая, что при номинальных нагрузках узлы не перегреются, контактные соединения не ослабнут, а вероятность возгорания будет исключена.

Наличие в проекте или паспорте изделия 2026 года ссылки на аннулированный госстандарт 2013 года автоматически станет для инспекторов технадзора маркером несоответствия актуальным нормам безопасности.

Требования к локации ВРУ в СП 256 (с учетом изменений №8 и №9)

Изменения №8 (от 29.11.2024) и №9 (от 26.01.2026) к СП 256.1325800.2016 детализировали правила организации электрощитовых. Просчеты на стадии проектирования грозят дорогостоящим демонтажом и переносом оборудования.

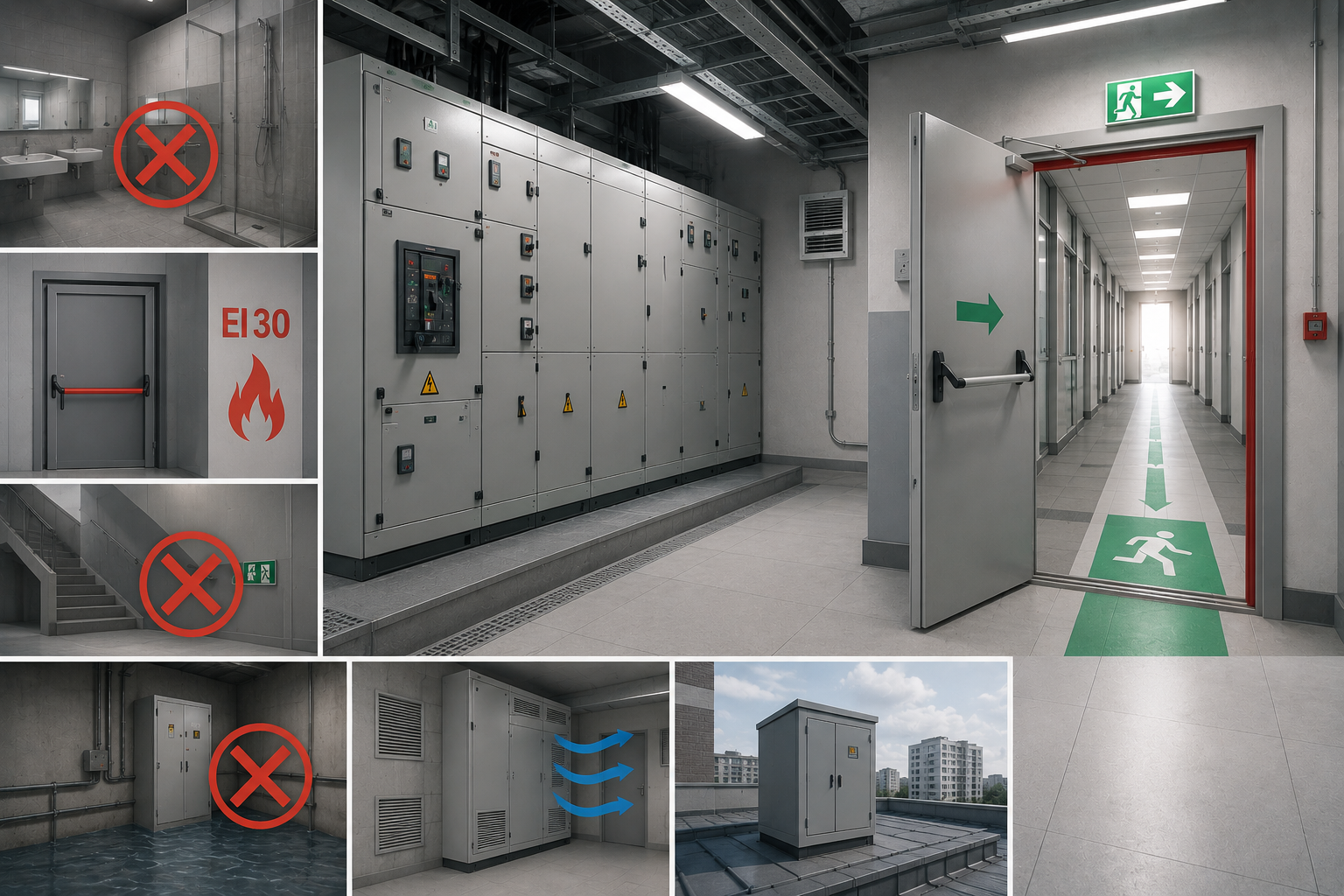

Базовые правила инсталляции:

• Монтаж осуществляется в специализированных электрощитовых, доступ в которые имеют исключительно квалифицированные сотрудники эксплуатационной службы.
• Категорически запрещено размещение щитовых под помещениями с мокрыми технологическими процессами (санузлы, душевые, моечные), если не реализованы усиленные меры гидроизоляции.
• Дверные полотна электрощитовых обязаны открываться по направлению эвакуации (наружу) и обладать пределом огнестойкости минимум EI 30.
• Запрещена установка ВРУ и ГРЩ непосредственно на путях эвакуации, в частности, на незадымляемых лестничных маршах.
• Размещение в сухих, вентилируемых подвальных пространствах или на технических этажах (включая кровлю) допустимо при условии надежной защиты от подтопления и атмосферных воздействий.

Степени внутреннего секционирования (формы 1–4b)

Архитектура ВРУ определяет не только его массогабаритные показатели, но и уровень электробезопасности при обслуживании. Форма внутреннего разделения (IEC 61439-2) характеризует степень изоляции токоведущих элементов внутри корпуса.

Выбор степени секционирования напрямую коррелирует с бюджетом ВРУ и требованием к бесперебойности объекта. Для ответственных потребителей, где простои критичны, оптимальны 3b или 4b.

Ключевые технические характеристики ВРУ по ГОСТ 32396-2021

Данный стандарт регламентирует базовые параметры для жилой и общественной застройки.

Устойчивость к токам короткого замыкания (КЗ). Данный показатель отражает способность конструкции выдержать удар без механических разрушений:

• Шкафные исполнения: до 10 кА.
• Однопанельные конструкции: 15 кА.
• Многопанельные комплексы: 20 кА.

Сечение защитных проводников (PE). Некорректный подбор шины PE — критическая ошибка, ставящая под угрозу всю систему заземления:

• При сечении фазного проводника (S) ≤ 16 мм²: PE равно S.
• При 16 мм² < S ≤ 35 мм²: PE строго 16 мм².
• При S > 35 мм²: PE составляет S / 2.

Маркировка и изоляционные свойства. Внутренняя коммутация в ВРУ должна выполняться проводниками с изоляцией на напряжение не менее 450/750 В. Фазные шины подлежат обязательной цветовой и буквенной маркировке: L1, L2, L3 (традиционные цвета: желтый, зеленый, красный).

Климатическое исполнение и класс защиты IP

Распространенная ошибка проектировщиков — смешение понятий степени защиты оболочки (IP) и климатического исполнения (УХЛ).

• IP регламентирует устойчивость корпуса к проникновению твердых частиц и влаги. К примеру, IP31 защищает от объектов свыше 2,5 мм и вертикальных капель, а IP54 гарантирует пылезащиту и устойчивость к брызгам воды.
• УХЛ (Умеренный и холодный климат) задает температурные рамки эксплуатации.

Стандартное решение для внутренних помещений — УХЛ4 (диапазон от +1°C до +40°C). Для уличной инсталляции необходимо исполнение У1 (от -45°C до +40°C). При этом одного лишь корпуса IP54 или IP65 мало: для корректной работы при отрицательных температурах и перепадах влажности уличное ВРУ в обязательном порядке комплектуется системой подогрева, предотвращающей конденсацию влаги и обледенение компонентов.

Ответы на частые вопросы

• Допустима ли установка модульных автоматических выключателей в ВРУ?
  Да, при условии, что их предельная отключающая способность (Icu) превышает расчетный ток КЗ в точке монтажа. Тем не менее, для щита с номиналами 400–630 А предпочтительнее использовать силовые автоматы в литом корпусе (MCCB), демонстрирующие повышенную надежность и стойкость к сверхтокам.
• Требуется ли селективное УЗО на вводе?
  Обязательно. Монтаж УЗО с уставкой по току утечки 100–300 мА на вводе критически важен для пожарной безопасности. Чтобы избежать ложных срабатываний раньше, например, групповых УЗО на 30 мА, вводной аппарат должен быть селективным (тип S) с искусственной выдержкой времени.
• Каков допустимый риск возгорания?
  В соответствии с госстандартом 32396-2021, конструктив должен обеспечивать вероятность возникновения пожара от самого изделия на уровне не более 10⁻⁶ в год. Данный норматив достигается грамотным подбором защитной аппаратуры, расчетом сечений и строгим соблюдением регламента сборки.

Почему сборку ВРУ стоит доверить профессионалам

Проектирование и изготовление вводно-распределительного узла — это область, где любые компромиссы в качестве недопустимы. Ошибка в спецификации компонентов, нарушение регламента затяжки контактных соединений или отклонение от новой нормативной базы не только гарантируют отказ в приемке со стороны технадзора, но и создают прямые угрозы безопасной эксплуатации объекта.

Компания «Сити Эл Групп» профессионально занимается изготовлением щитового оборудования строго в соответствии с индивидуальными однолинейными схемами и техническими заданиями. Мы гарантируем, что каждый собранный нами щит будет безупречно соответствовать актуальным требованиям IEC 61439-1-2024 и 61439-2-2024, СП 256.1325800.2016.

Ознакомиться с деталями услуг и заказать расчет вашего проекта вы можете на странице нашего сайта Щит ВРУ. Мы берем на себя все технические нюансы, чтобы вы получили готовое, полностью легитимное решение, которое идеально интегрируется в ваш проект и успешно пройдет любую проверку.
