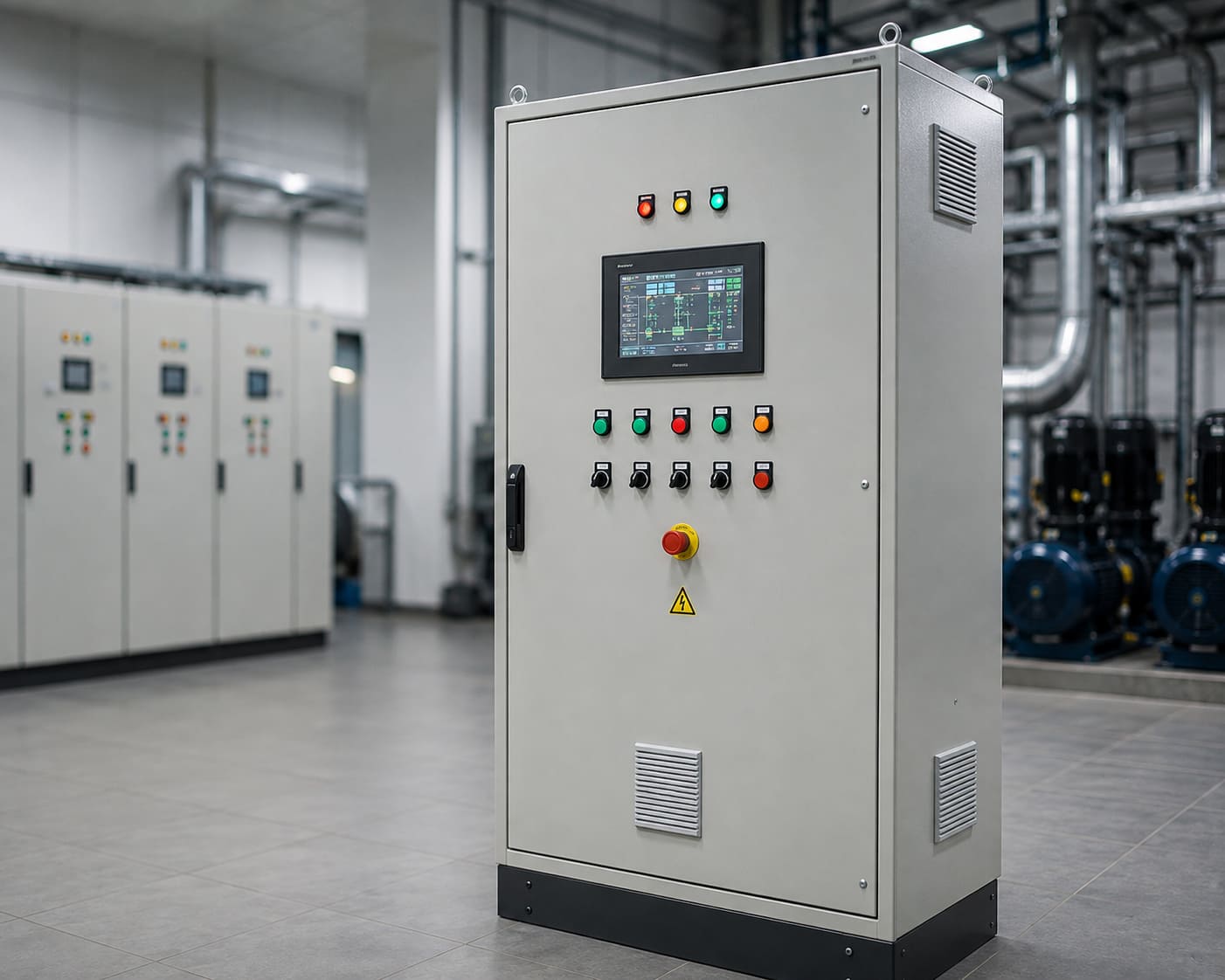

Щит управления (ЩУ) — электротехническое изделие, которое контролирует, автоматизирует и защищает подключённое оборудование. Конструктивно это корпус из листовой стали толщиной 1–2 мм или самозатухающего ABS-пластика, внутри которого смонтированы коммутационные и управляющие аппараты.
Они принимают входные сигналы от датчиков, обрабатывают их по заложенной логике и передают команды на исполнительные механизмы. Задача изделия — обеспечить стабильную и безопасную работу инженерных систем без постоянного участия оператора.
ЩУ является центральным звеном автоматизации. Его применяют на производственных площадках, в котельных и ИТП, на объектах ЖКХ, в агропромышленном секторе, на складских и торговых комплексах.
Один щит способен объединить управление электродвигателями, насосными группами, вентиляцией, контурами освещения и вспомогательными элементами.
Ключевые функции щитов управления
Набор функций определяет компоновку и элементную базу конкретного изделия.
- Контроль и мониторинг
ЩУ опрашивает аналоговые и дискретные сенсоры (температуры, давления, уровня, расхода), отображает текущие значения на мнемосхеме или HMI-панели и передаёт данные на верхний уровень — SCADA или диспетчерский пульт по интерфейсам RS-485, Ethernet, Modbus. - Автоматическое управление
Изделие запускает, останавливает и регулирует подключённые механизмы по заданному алгоритму: ПИД-регулирование, каскадный пуск, плавный разгон через частотный преобразователь. Это удерживает технологические параметры в допустимых пределах без участия персонала. - Защита нагрузки
Автоматические выключатели с характеристиками B, C или D, тепловые реле перегрузки, реле контроля фаз и напряжения отключают линию при КЗ, перекосе фаз, обрыве нуля или превышении тока сверх уставки. - Распределение электропитания
Вводной автомат принимает питающую магистраль и раздаёт электроэнергию по групповым отходящим присоединениям с нужным сечением проводников и номиналом защиты. - Ручной режим
Оператор переводит систему в ручной режим через переключатель «Авт./Ручн." на лицевой панели — для пусконаладки, сервисного обслуживания или действий при нештатной ситуации.

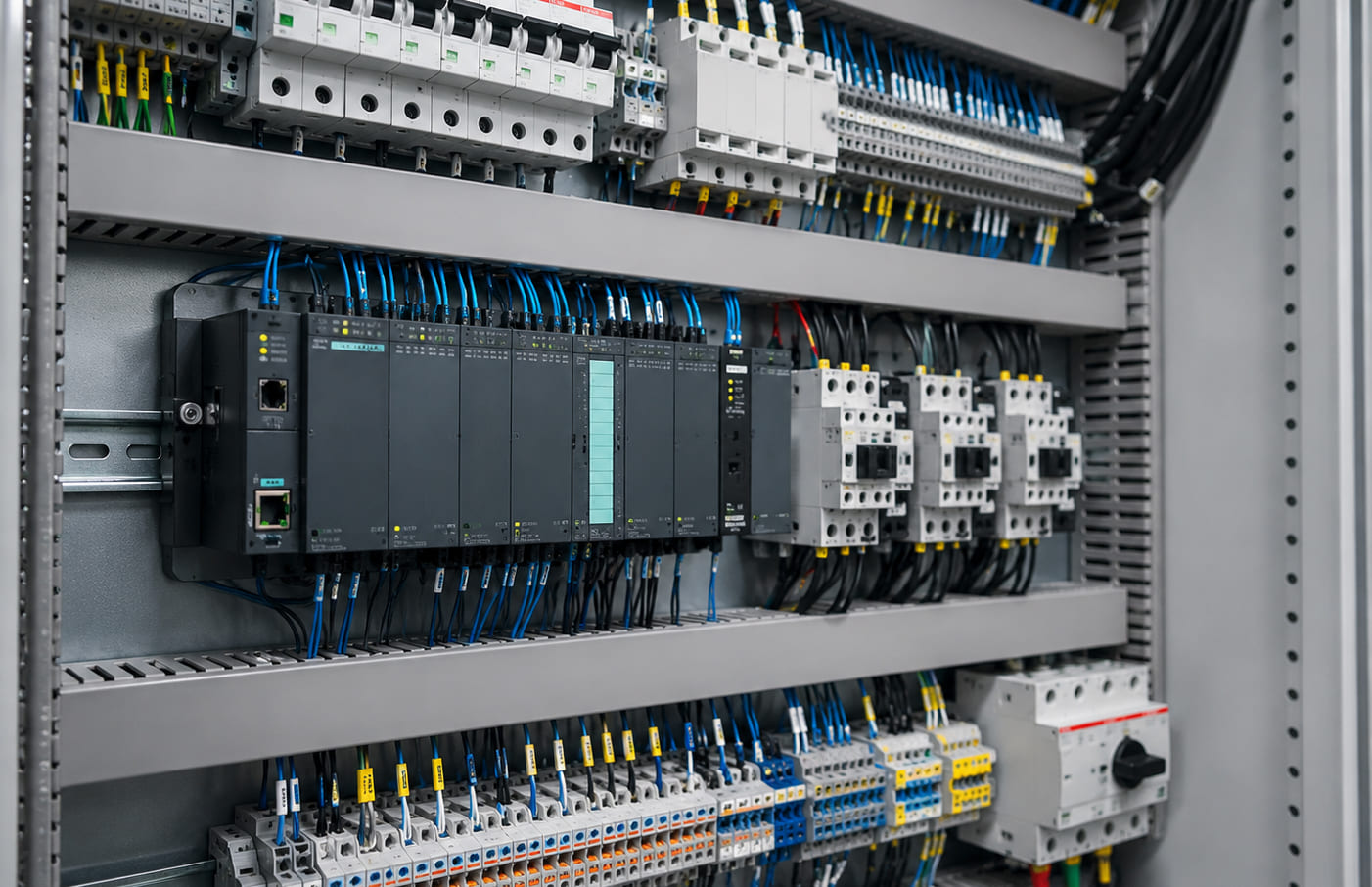

Из чего состоит щит управления
Компоновка определяется в зависимости от назначения, однако базовый набор элементов повторяется в большинстве типовых решений.
- Корпус
Оболочка с классом защиты от IP31 для сухих помещений до IP54/IP65 для улицы или влажных цехов. Дверца оснащается замком и уплотнителем; внутри монтируется DIN-рейка или монтажная панель. - Программируемый логический контроллер (ПЛК)
Исполняет управляющую программу, обрабатывает входы/выходы, формирует команды на коммутацию. В щитах малой мощности вместо ПЛК применяют релейно-контакторные схемы или контроллеры типа ОВЕН ПЛК, Siemens LOGO!, Schneider Zelio. - Защитная аппаратура
Вводной и групповые выключатели-автоматы, УЗО с током утечки 10–300 мА, реле контроля последовательности и обрыва фаз, ограничители перенапряжения (УЗИП) класса II или III. - Коммутационные устройства
Контакторы и магнитные пускатели (КМ, ПМЛ, LC1D), промежуточные реле, частотные преобразователи для плавного запуска и регулирования скорости асинхронных двигателей. - Панель управления и индикации
Кнопки «Пуск»/«Стоп», переключатели режимов, светодиодные индикаторы, амперметры, вольтметры либо сенсорная панель оператора с мнемосхемой процесса. - Клеммные колодки
Проходные и размыкающие клеммы (типа ЗНИ, WAGO, Phoenix Contact) для подключения полевых кабелей от датчиков, силовых линий к двигателям и вводных проводников.
Виды щитов управления и их применение
Классификация строится по нескольким признакам. Основной — функциональное назначение.
Классификация по назначению
- Щит управления насосами (ШУН)

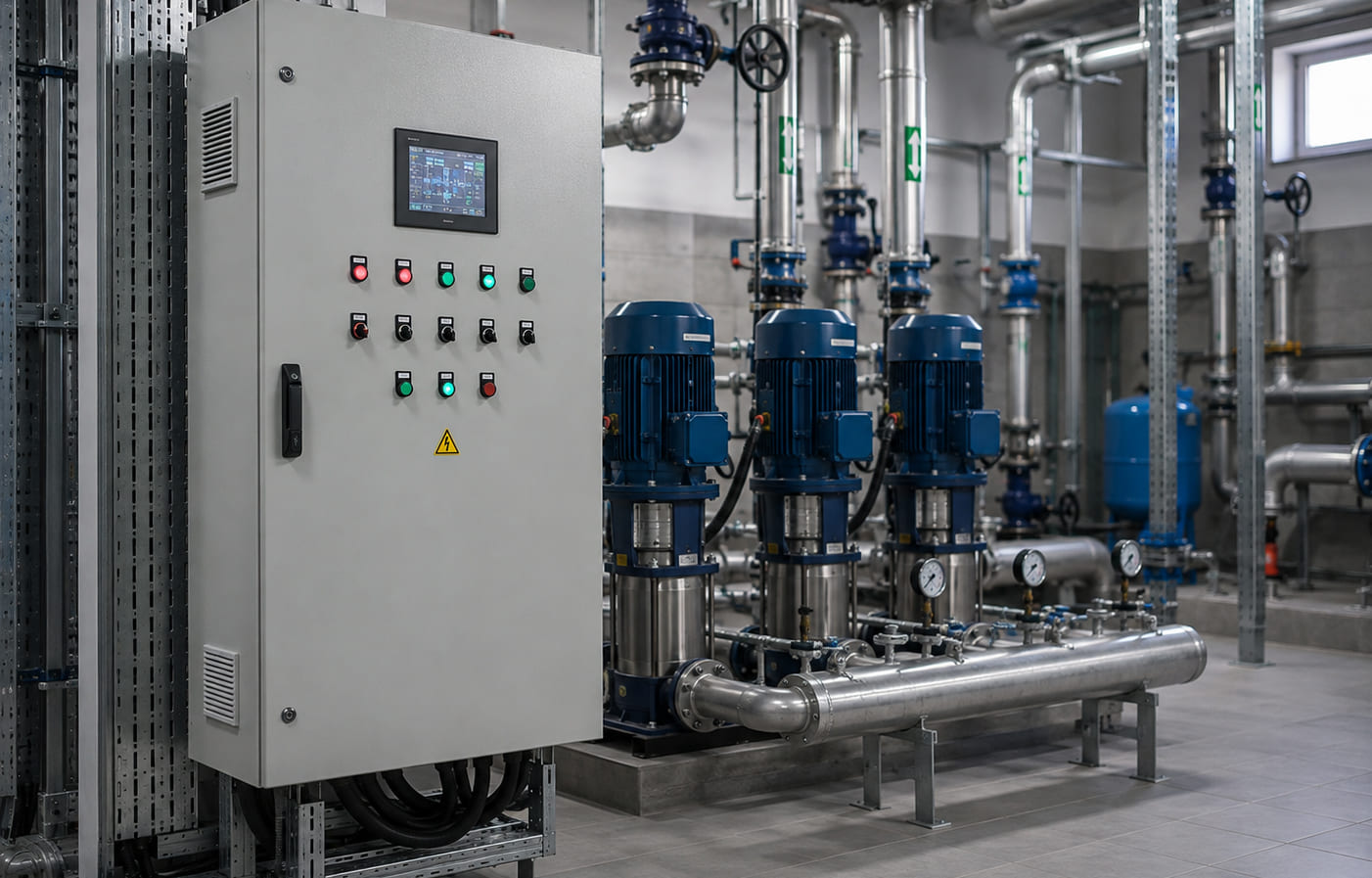

Управляет одним или несколькими насосными агрегатами в контурах водоснабжения, отопления, дренажа и канализации. Поддерживает заданное давление в магистрали или уровень в резервуаре, реализует ротацию и каскадный пуск по датчику давления или поплавковому выключателю. - Щит управления вентиляцией (ШУВ)
Координирует работу приточных и вытяжных вентиляторов, калориферов, заслонок с электроприводом и фильтрующих секций. Реализует защиту калорифера от размораживания по капиллярному термостату. - Щит управления освещением (ШУО)
Автоматизирует включение и отключение световых групп по астрономическому таймеру, сигналу фотореле или команде диспетчера. Применяется для наружного, фасадного и внутреннего освещения. - Щит автоматического ввода резерва (АВР)
При пропадании напряжения на основном вводе переключает нагрузку на резервный источник (вторую линию или дизель-генераторную установку) за время не более 0,5–15 с в зависимости от класса. Возврат на основной ввод — ручной или на автомате, согласно ТЗ. - Главный распределительный щит (ГРЩ)
Принимает электроэнергию от ТП или вводного устройства и распределяет её по секциям, этажным щитам и крупным потребителям. Оснащается вводными и секционными автоматами, приборами учёта, шинными сборками.
Классификация по конструкции и монтажу
По способу установки различают навесные (крепление на стену), напольные (на цоколе или раме) и встраиваемые в нишу исполнения. Выбор зависит от габаритов, массы, несущей способности стены и требований к обслуживанию.
Как выбрать щит управления
При заказе или подборе оборудования учитывают несколько параметров, от которых зависит функционирование щита в течение всего срока службы.
- Техническое задание
Перечень управляемых механизмов, контролируемые параметры, алгоритмы работы, требуемые интерфейсы связи, количество вводов и отходящих цепей. Чем детальнее ТЗ, тем точнее подбор схемы. - Условия эксплуатации
Место установки — отапливаемое помещение, неотапливаемый бокс, улица, здание с повышенной влажностью или агрессивной средой. От этого зависят степень защиты IP, климатическое исполнение (УХЛ3, УХЛ4 по ГОСТ 15150) и материал корпуса. - Элементная база
Производитель комплектующих: EKF, Legrand, ABB, IEK, DKC, Schneider Electric. Важно, чтобы аппараты имели сертификаты соответствия ТР ТС 004/2011 и 020/2011. - Соответствие нормативам
Сборка должна выполняться по ГОСТ Р 51321.1, ПУЭ 7-го издания, СП 76.13330.2016. Это обеспечивает электробезопасность и прохождение приёмки. - Производитель
Подрядчик с собственным сборочным цехом, штатом инженеров-проектировщиков и опытом реализации аналогичных проектов снижает риск ошибок в схемах и срыва сроков поставки.
Сборка щитового оборудования в «Сити Эл Групп»
Проектируем и производим электрощитовую продукцию для промышленных, коммерческих и жилых объектов.
- Полный цикл
От анализа проектной документации и разработки однолинейных схем до сборки, приёмо-сдаточных испытаний и отгрузки готового продукта на объект. - Собственное производство
Сборочный цех в Твери позволяет контролировать качество на каждой операции — от разметки монтажной панели до финальной проверки вторичных цепей. Типовые щиты собираем в срок от 5 рабочих дней. - Оригинальные комплектующие
Официальное партнёрство с EKF и другими производителями гарантирует подлинность аппаратов и наличие сервисной поддержки. - Гарантия 24 месяца
Расширенная гарантия распространяется на все узлы и соединения собранного электрощита. - Доставка по России
Отгружаем продукцию в любой регион, включая Москву и Санкт-Петербург, через транспортные компании или собственным автотранспортом с жёсткой фиксацией щита в кузове.
