Что такое ГРЩ в электрике, расшифровка

Аббревиатура ГРЩ расшифровывается как «Главный распределительный щит». По сути, это сердце любой серьезной электрической сети. Устройство берет на себя всю энергию, поступающую извне, и направляет её дальше — к конечным точкам. Без этого узла невозможна безопасная работа ни одного крупного здания.

Щит ставится в самом начале системы, там, где в здание заходит магистральный кабель от подстанции.

Если сборка выполнена с ошибками, под угрозой оказывается всё: от цехового оборудования до обычных лампочек в коридорах. Поэтому качеству монтажа уделяют максимум внимания.

Важно с точки зрения нормативов. Проектирование и эксплуатация ГРЩ строго регламентированы. В России инженеры обязаны опираться на ГОСТ IEC 61439-1-2023 (Международная электротехническая комиссия) и ГОСТ IEC 61439-2-2023 (силовые щиты), ПУЭ (главы 7.1 и 7.2), СП 256.1325800.2016, а также ГОСТ IEC 60947–2 (к автоматическим выключателям).

На каждое изделие оформляется декларация о соответствии ТР ТС 004/2011 (Технический регламент Таможенного союза) «О безопасности низковольтного оборудования».

Любое отступление от этих документов — это не просто брак, а прямое нарушение правил безопасности.

Какие задачи решает оборудование

Условно работу узла можно разделить на четыре направления:

1. Забор питания
   Щит соединяется с основными источниками тока. Это может быть централизованная городская магистраль или резервный дизель-генератор.
2. Маршрутизация потоков
   Энергия разводится по отдельным веткам. Она уходит на этажные щитки, прямиком к мощным станкам или в другие распределительные узлы.
3. Аварийная защита
   Встроенная автоматика следят за состоянием сети. Если возникает перегрузка или короткое замыкание, проблемная ветка мгновенно обесточивается. Это спасает технику от сгорания, а здание — от пожара.
4. Мониторинг и учет
   Специальные датчики и счетчики фиксируют расход электричества. Инженеры видят текущее напряжение, силу тока и другие параметры в реальном времени.



Экспертный нюанс

Современные щиты все чаще оснащаются контроллерами для АСКУЭ (автоматизированных систем коммерческого учета электроэнергии). Это позволяет передавать данные о потреблении напрямую сетевой компании в режиме онлайн — без участия обходчиков.

Координация защит и селективность

Критически важный аспект проектирования — обеспечить селективность (избирательность) срабатывания защит. При КЗ в дальней линии должен отключиться только ближайший автомат, а не вводной. Это требование ГОСТ IEC 60947–2 (Международная электротехническая комиссия). Без селективности одно повреждение может обесточить всю электроустановку.

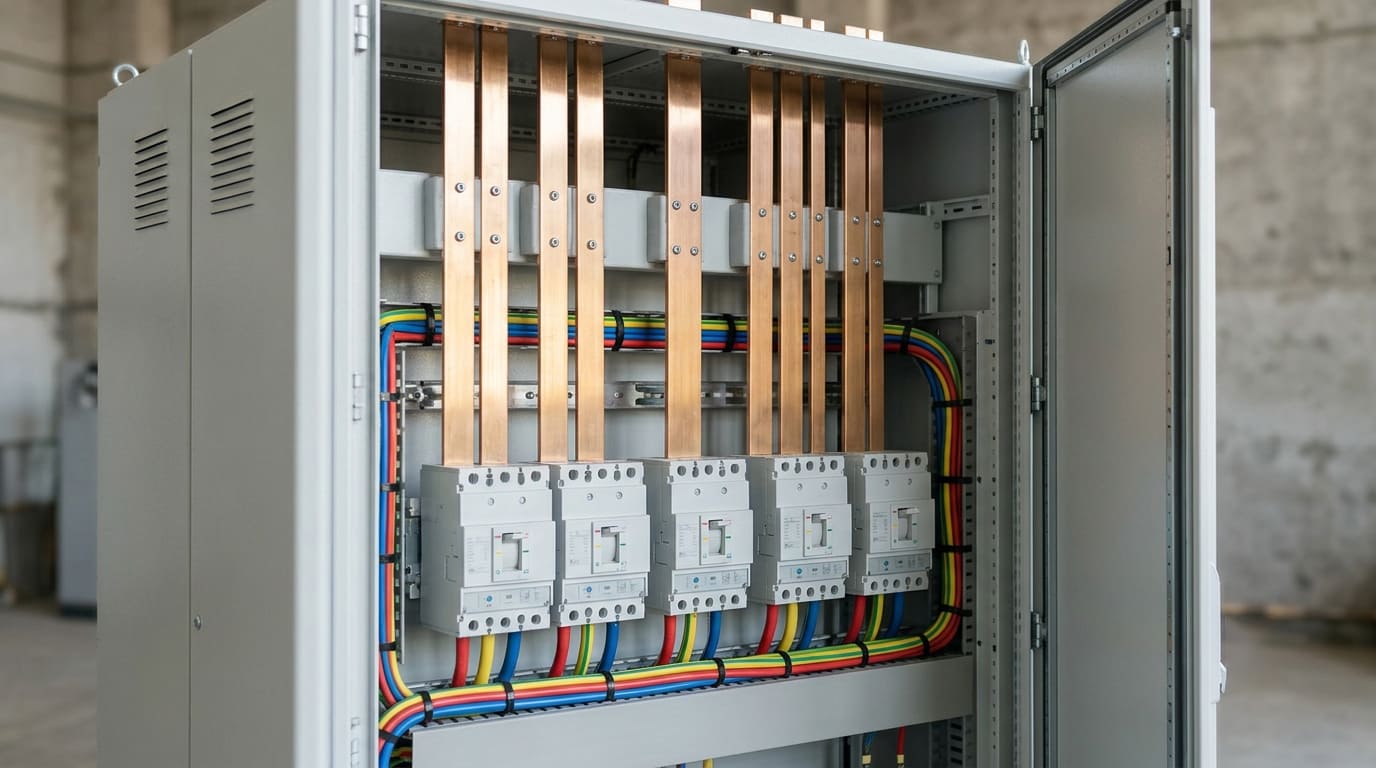

Внутреннее устройство щита

Визуально это один или несколько прочных металлических ящиков. Дверцы открываются, и внутри видна строгая компоновка из модулей. Обычно база состоит из трех типов панелей:

• Вводная
  Здесь стоят главные рубильники и мощные автоматы. Именно сюда «заходит» внешнее электричество. Если источников два или три, дополнительно монтируют систему АВР (автоматический ввод резерва). Она сама переключит питание на резервную линию, если основная внезапно пропадет.
• Линейная (распределительная)

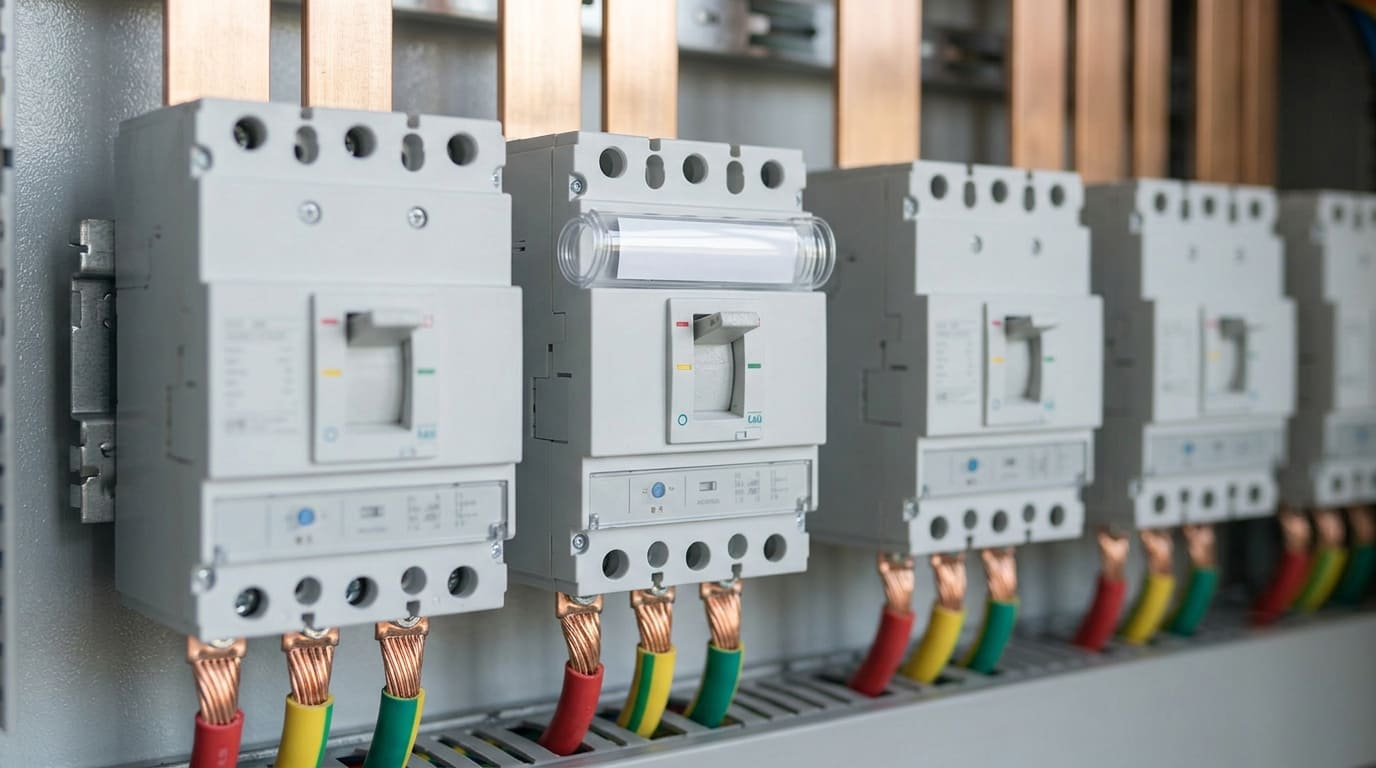

  На этих панелях собраны автоматы поменьше. Каждый из них отвечает за свою отдельную ветку — например, за розетки в конкретном офисе или за станок в цеху.
• Секционная
  Нужна, когда шкафов несколько и они связаны между собой шинами. Эта панель позволяет гибко управлять нагрузкой и изолировать аварийный участок, чтобы остальные продолжали работать без сбоев.



Также внутри вы обязательно найдете токопроводящие шины (чаще всего медные), счетчики, реле и сигнальные лампочки, которые показывают состояние сети.

Формы внутреннего секционирования. По ГОСТ IEC 61439–2 (Международная электротехническая комиссия) щиты делят на исполнения по степени разделения:

• Исполнение 1 — общая шина, функциональные блоки не разделены. Самый простой и дешёвый вариант.
• Исполнение 2 — шины разделены от функциональных блоков.
• Исполнение 3 — функциональные блоки разделены между собой.
• Исполнение 4 — максимально безопасное исполнение: разделены и шины, и функциональные блоки, и внешние проводники. Применяется в системах с высокими требованиями к безопасности (больницы, ЦОДы (центры обработки данных).



Дугозащита. В мощных щитах обязательно предусматривают систему дугозащиты. При коротком замыкании температура дуги достигает 20 000 °C. Оптические датчики за миллисекунды фиксируют вспышку и дают команду на отключение вводного автомата. Это спасает жизнь персонала и оборудование.

Материал шин. Токоведущие шины изготавливают из электротехнической меди марки М1 (по ГОСТ 859–2001) или алюминия АД31. Сечение рассчитывают по допустимому нагреву и плотности тока (обычно 2,5–3,5 А/мм2 для меди).

Технические параметры, которые важно знать

• Номинальный ток вводных аппаратов — от 250 до 6300 А. Выбор зависит от расчетной мощности.
• Предельная коммутационная способность (Icu) — максимальный ток КЗ, который автомат способен отключить без разрушения. Для ГРЩ в промышленных сетях она должна быть не ниже 36-50-кА, а вблизи мощных подстанций — до 85-100-кА.
• Рабочая коммутационная способность (Ics) — ток КЗ, который автомат может отключить несколько раз и остаться в рабочем состоянии. Обычно Ics составляет 50–100% от Icu.
• Координация изоляции и импульсное выдерживаемое напряжение — по ГОСТ IEC 61439–1 (Международная электротехническая комиссия) для ГРЩ составляет 8–12 кВ в зависимости от категории перенапряжения.
• Степень защиты корпуса (IP — Ingress Protection) — обычно IP31…IP54 по ГОСТ 14254–2015. Для уличной установки или влажных помещений берут IP65.
• Климатическое исполнение — чаще УХЛ4 (умеренный климат, закрытые отапливаемые помещения) или У1 (для уличной установки) по ГОСТ 15150–69.
• Система заземления — в новых проектах практически всегда применяют системы с отдельными нулевым рабочим и нулевым защитным проводниками или системы с совмещенным, затем разделенным проводником с отдельной шиной защитного заземления. Это требование ПУЭ.
• Тепловые потери — рассчитываются для каждого щита и не должны превышать допустимых значений, иначе потребуется принудительная вентиляция.



Компенсация реактивной мощности. Во многих щитах предусматривают установку УКРМ (установок компенсации реактивной мощности). Это снижает нагрузку на сети, уменьшает потери и позволяет избежать штрафов от энергосбытовых компаний за низкий коэффициент мощности ниже 0,95.

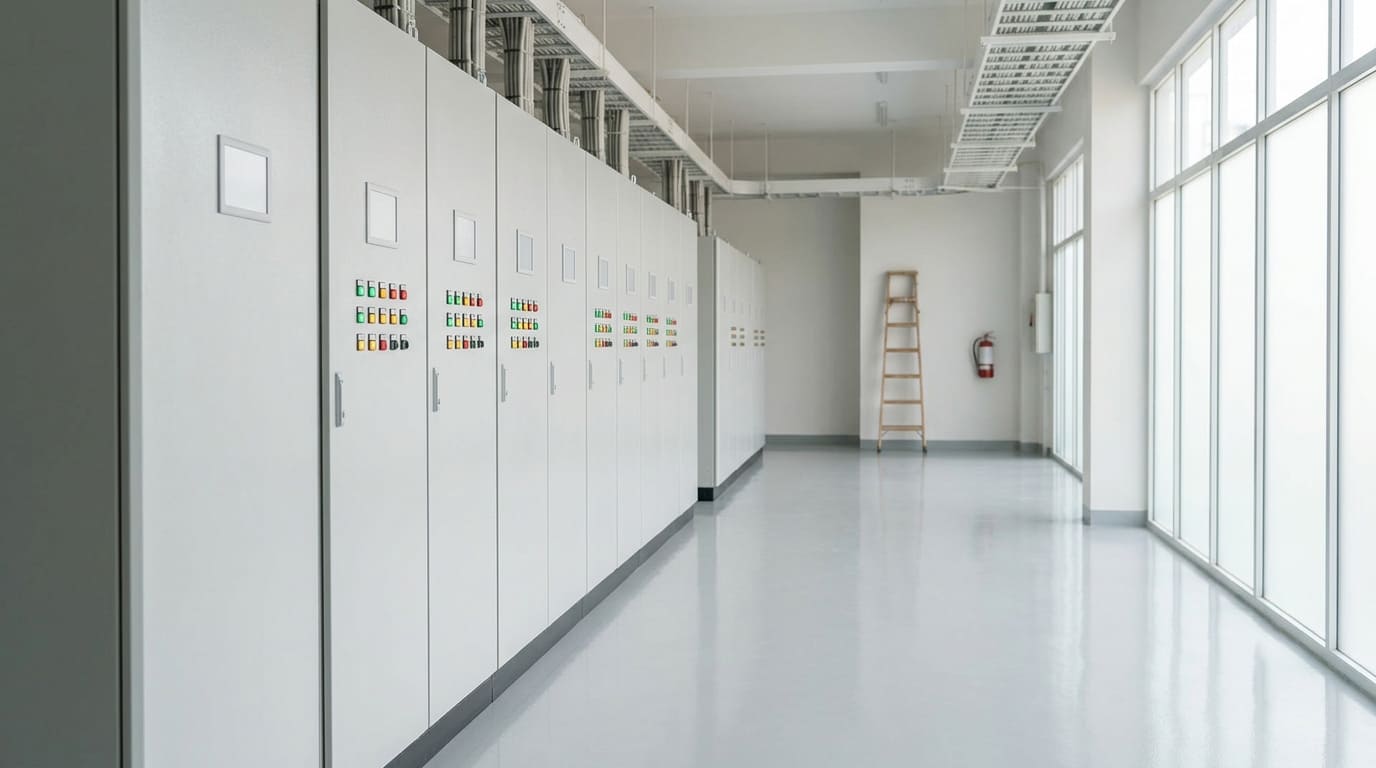

Где устанавливают главные щиты

Подобные системы нужны везде, где энергопотребление исчисляется сотнями киловатт. Без них не обходится ни одно крупное строительство.

• Заводы, фабрики и производственные комплексы.
• Многоэтажные жилые кварталы и новостройки.
• ТРЦ, офисные башни и склады.
• Поликлиники и стационары (там требования к надежности самые жесткие).
• Кампусы учебных заведений.
• Транспортные хабы — аэропорты, ж/д вокзалы, метрополитен.



Категории надежности по ПУЭ.

• Первая категория — отключение энергии недопустимо (больницы, ЦОДы (центры обработки данных), диспетчерские). Требуется два независимых источника + АВР (автоматический ввод резерва) + дизель-генератор.
• Вторая категория — допустим перерыв на время включения резерва (промышленные здания, жилые дома). Два независимых источника или один источник + резервный.
• Третья категория — допустим перерыв на время ремонта (небольшие объекты). Один источник.



Особая категория — объекты с повышенными требованиями к надежности. К ним относятся больницы, ЦОДы (центры обработки данных), котельные, насосные станции и узлы связи. Здесь главные распределительные щиты проектируют с двойным резервированием: два независимых ввода + АВР (автоматический ввод резерва) + дизель-генератор.

Время переключения не должно превышать 15 секунд — это требование СП 256.1325800.2016 для первой категории надежности.

В чем разница между ГРЩ и ВРУ

Эти две аббревиатуры часто путают, потому что оба устройства отвечают за прием и раздачу тока. Однако между ними есть принципиальная грань.

Если использовать военную аналогию, то ГРЩ — это штаб, который координирует стратегию всего объекта. А ВРУ — полевые командиры, которые доводят энергию до конкретных «бойцов» (потребителей).

Инженерный комментарий. На практике граница между ГРЩ и ВРУ иногда размывается. Например, в крупных жилых комплексах щит, стоящий на вводе в микрорайон, технически является главным распределительным щитом, но проектировщики могут называть его ВРУ-1.

Юридически важно другое: на каком балансе стоит оборудование и где проходит граница эксплуатационной ответственности между сетевой организацией и потребителем.
